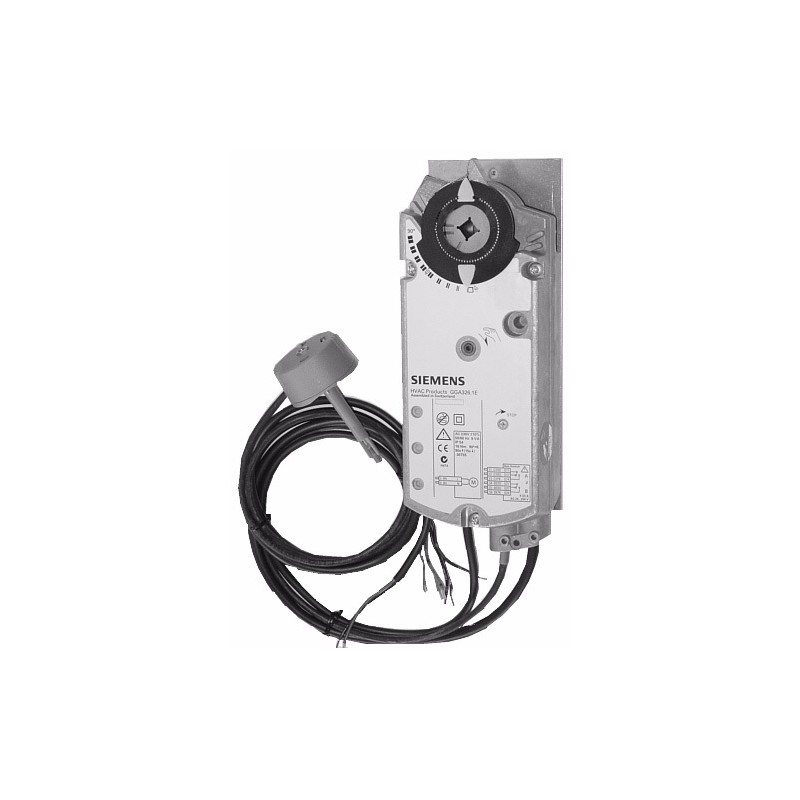

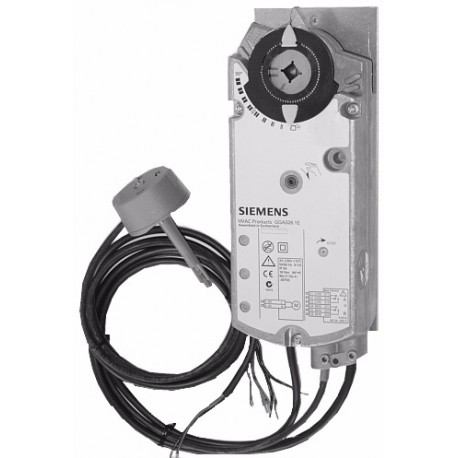

GGA126.1E
New
Servomotoare pentru actionarea clapetelor de foc
- Tip rotativ
- Două poziţii
- Cu funcţie de siguranţă
- Unitate de monitorizare temperatură (Tf1: în exteriorul tubului 72°C sau Tf2: în interiorul tubului 72°C)
- Comutatoare auxiliare fixe pentru puncte de 5° şi 80°
- Conexiune rigidă între servomotor şi axul pătrat al clapetei (8x8, 10x10, 12x12, 15x15)
- Setare manuală
- Indicator de poziţie
- Carcasa din aluminiu turnat sub presiune şi cablu de conectare de 0,9m
- Grad de protecţie: unitate de monitorizare temperatura IP30/ mecanism de acţionare IP54
More info
Moment de torsiune 18 Nm
Cablu de conectare Alimentare:2x0,75mm²/ comutator auxiliar: 6x0,75mm²
Suprafaţa clapetei 2.5 m²
Tensiune de funcţionare 24 V c.a.
24 V c.c.
Rotaţie unghiulară 90 °
Lungime cablu 0.9 m
Temperatura de funcţionare -20...50 °C
Timp de acţionare Deschis cu motor: 90s
Închis cu mişcare de înapoiere sub acţiunea arcului: 15s
Semnal de poziţionare: două poziţii
Funcţie de siguranţă mişcare de înapoiere sub acţiunea arcului
Putereconsumată 7 VA
Dimensiuni (G x Î x D) 100 x 264 x 71 mm
