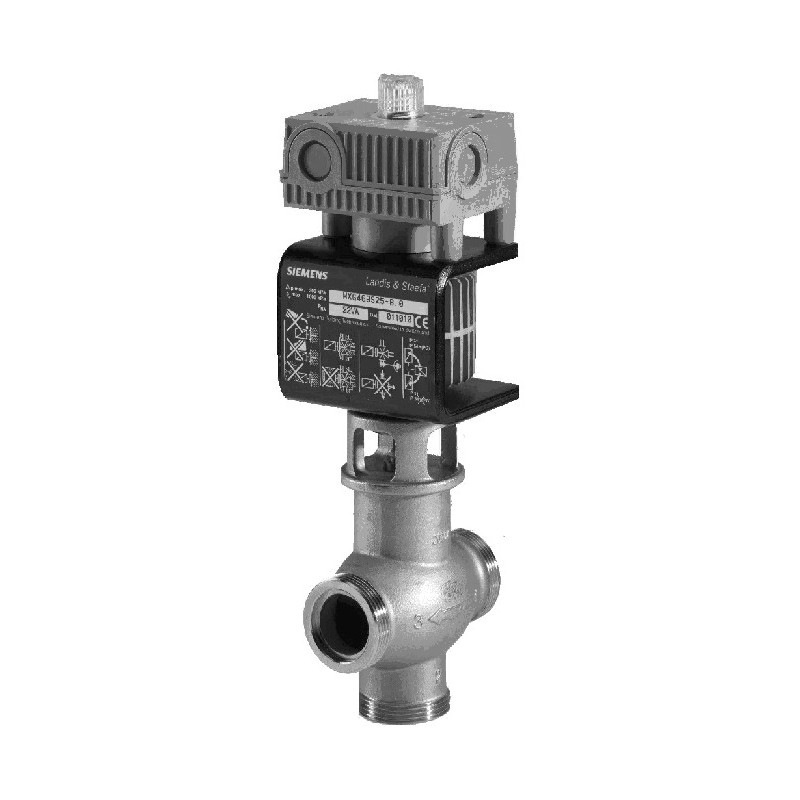

View larger

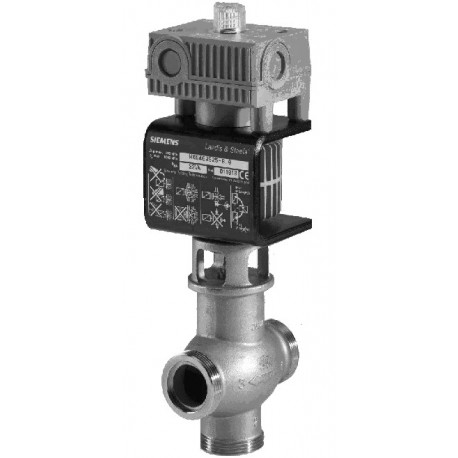

MXG469S
New
Vane cu conexiune filetată, cu servomotor magnetic, din oţel turnat inoxidabil, pentru apa răcită sau apa caldă cu temperatura scăzută
Vanele cu 2 căi de amestec PN 16 cu servomotor magnetic sunt utilizate pentru reglarea sistemelor cu
apă răcită sau apă caldă cu temperatura scăzută cât şi în aplicaţiile semi-industriale în circuite închise.
Cu reglarea şi indicarea poziţiei, funcţiei de siguranţă, şi reglare manuală.
More info
Tensiunea de alimentare 24 V c.a.
Semnal de comandă 0...10 V c.c.
2...10 V c.c.
4...20 mA c.c.
Timp de poziţionare < 1 s
Funcţia de siguranţă A -> AB închis
Feedback 0...10 V c.c.
Grad de protecţie IP54
Temperatura de lucru -5...45 °C
Poziţia de montare Verticală orientată în sus şi orizontală
PN PN 16
Presiunea de lucru admisibilă 1000 kPa
Piedere de lichid A -> AB: 0...0.02% din valoarea kvs
B -> AB: 0...0.2%
Temperatura agentului de lucru 1…130 °C
Caracteristica de reglare a vanei Echi-procentuală
Liniară
Rezoluţia cursei aH/H100 1:1000
Material, corp vană Oţel turnat inoxidabil CrNi
Material, scaun Oţel CrNi
ATENŢIE!
Vana poate fi folosită doar ca vană cu 2 căi de amestec şi nu ca vană de distribuţie.
Atunci când este folosită ca vană cu 2 căi, intrarea B trebuie închisă cu capacul furnizat împreună cu vana şi cu şuruburi si garnitură.
