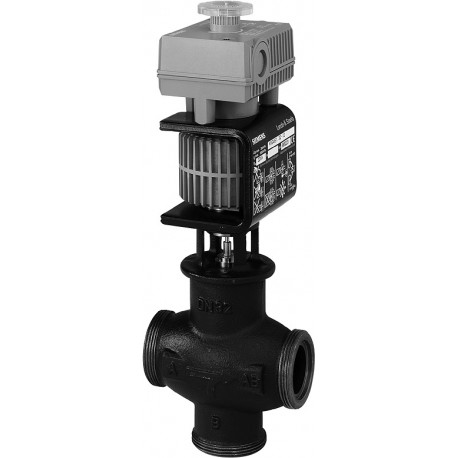

MXG461
Nou

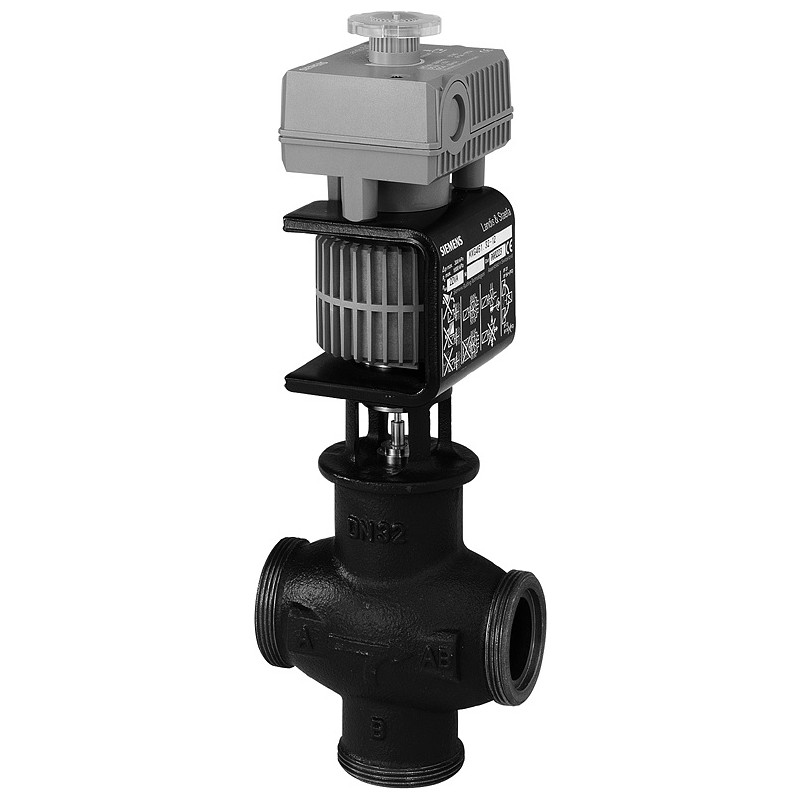

Vane de reglaj (cu filet) cu servomotor magnetic pentru instalaţii cu apă răcită şi apă caldă
Vanele cu 2 căi sau cu 3 căi de amestec PN 16, cu servomotor magnetic sunt utilizate pentru reglarea
sistemelor cu apă răcită sau cu apă caldă la temperaturi scăzute în circuitele închise.
Cu reglarea şi indicarea poziţiei, funcţie de siguranţă şi reglare manuală.
Detalii
Tensiunea de alimentare 24 V c.a.
Semnal de comandă 0...10 V c.c.
2...10 V c.c.
4...20 mA c.c.
Timp de poziţionare <2 s
Funcţia de siguranţă A->AB închis
Feedback 0...10 V c.c.
Grad de protecţie IP54
Temperatura ambiantă -5...45 °C
Poziţia de instalare Verticală orientată în sus şi orizontală
Presiunea de lucru admisibilă 1000 kPa
PN PN 16
Pierdere de lichid A -> AB: 0...0.02 % din valoarea kvs
B -> AB: 0...0.2 %
Temperatura agentului de lucru 1…130 °C
Caracteristica de reglare a vanei Echi-procentuală
Liniară
Rezoluţia cursei aH/H100 1:1000
Material, corp vană Fontă EN-GJL-250
Material, scaun oţel CrNi/bronz
ATENŢIE!
Vana poate fi folosită doar ca vană cu 2 căi şi nu ca vană de distribuţie.
Atunci când este folosită ca vană cu 2 căi, intrarea B trebuie închisă cu accesoriile corespunzătoare
(şuruburi, flanşă oarbă, garnitură) furnizate împreună cu vana.
