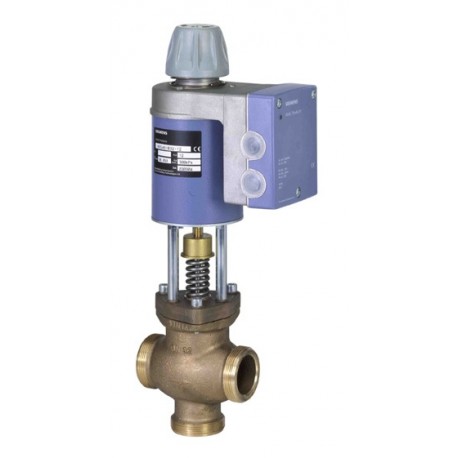

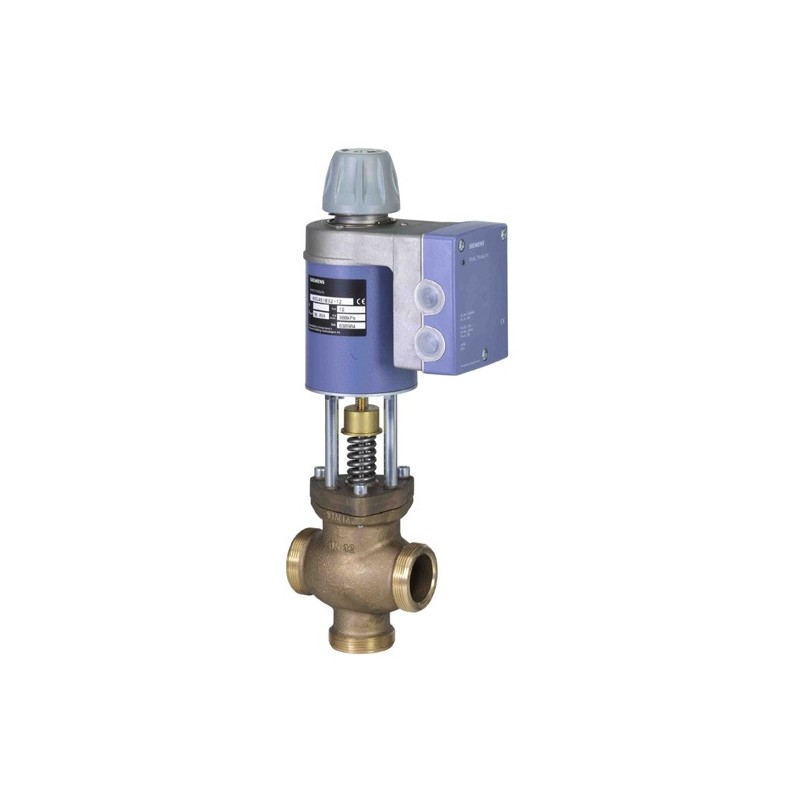

MXG461B
Nou
Vane de reglaj cu conexiune filetata cu servomotor magnetic pentru apa calda de consum, apa racita si apa cu temperatura scazuta (circuite deschise)
Vanele cu 2 căi de amestec PN 16 cu servomotor magnetic sunt utilizate pentru reglarea sistemelor cu
apă caldă de consum, apa răcită sau apă caldă cu temperatură joasă.
Cu reglarea şi indicarea poziţiei, funcţiei de siguranţă şi reglare manuală.
Detalii
Tensiunea de alimentare 24 V c.a.
20...30 V c.c.
PN PN 16
Semnal de comandă 0...10 V c.c.
2...10 V c.c.
4...20 mA c.c.
0...20 mA c.c.
Timp de poziţionare <2 s
Funcţia de siguranţă A->AB închis
Feedback 0...10 V c.c.
0...20 mA c.c.
2...10 V c.c.
4...20 mA c.c.
Grad de protecţie IP31
Temperatura ambiantă -5...45 °C
Poziţia de montare Verticală orientată în sus şi orizontală
Presiunea de funcţionare admisibilă 1600 kPa
Pierdere de lichid A -> AB: 0...0.05 % din valoarea kvs
B -> AB: 0...0.2 %
Temperatura fluidului de lucru -20...130 °C
Caracteristica de reglare a vanei Echi-procentuală
Liniară
Rezoluţia cursei aH/H100 1:1000
Material, corp vană Bronz roşu CC491K (Rg5)
Material, set scaun oţel CrNi
ATENŢIE!
Vana poate fi folosită doar ca vană cu 2 căi de amestec şi nu ca vană de distribuţie.
Atunci când este folosită ca vană cu 2 căi, intrarea B trebuie închisă cu capacul furnizat, împreună cu vana şi cu şuruburi şi garnitură.
Fitingurile sunt fabricate din bronz / alamă şi sunt furnizate împreună cu vana.
aps pentru utilizare cu vană cu 2 căi
Vanele MXG461B.. cu servomotoarele magnetice sunt listate UL.
