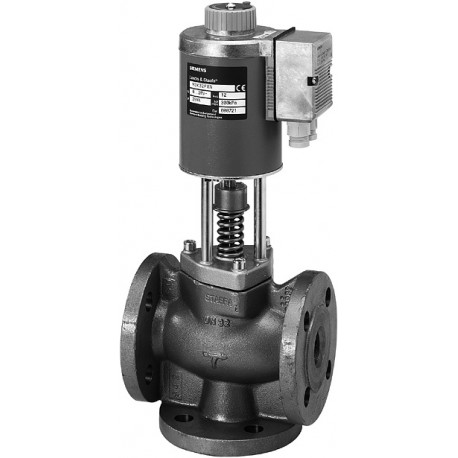

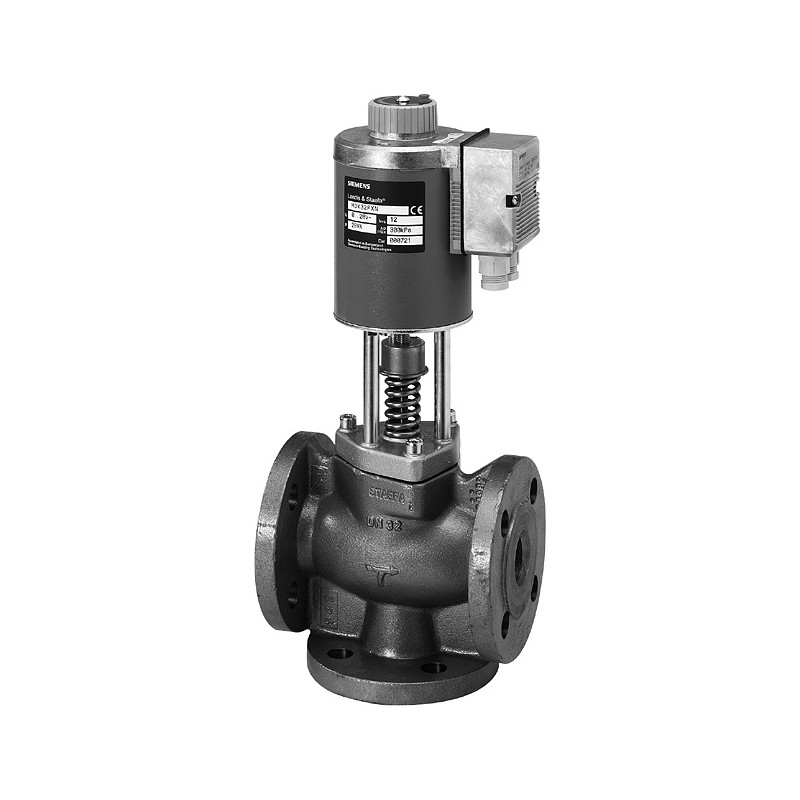

M3K15FX15N
Nou
Vane cu semnal de comanda modulanta pentru circuite cu saramura, apa fierbinte si abur.
- Vane de 2 căi de amestec
- PN16 cu conexiune cu flanşă
- Adecvate pentru sisteme cu apă răcită, apă caldă cu temperatură scăzută, apă caldă cu temperatură
ridicată, apă fierbinte şi abur sau medii care conţin uleiuri minerale în circuitele închise
- Unităţile electronice ZM trebuie comandate separat (vezi mai jos)
Detalii
Timp de poziţionare <2 s
Funcţia de siguranţă 1->3 închis
Temperatura ambientală -5...45 °C
Poziţia de montare oricare
Presiunea de funcţionare admisibilă Apă < 120 °C: 1600 kPa
Apă > 120 °C: 1300 kPa
Vapori saturaţi < 180ºC: 1600 kPa abs
Piedere de lichid 0.05% din valoarea kvs
Piedere de lichid pe by-pass în funcţie de condiţiile de funcţionare
Temperatura fluidului de lucru -20…180 °C
Caracteristica de reglare a vanei Liniară
PN PN 16
Rezoluţia cursei aH/H100 1:200
Material, corp vană Fontă nodulară EN-GJS-400-18-LT
Material, scaun Oţel CrNi
Informaţii suplimentare Conexiuni electronice potrivite ZM..:
ZM101/A: 0…20 V Phs c.c.
ZM101/A: 0…10 V c.c.
ZM121/A: 4…20 mA c.c.
DN: 15
Kvs [m³/h]: 1.5
apmax [kPa]: 500
Putere de consum [VA]: 20
Vanele M3K sunt disponibile şi în varianta constructivă rezistentă la ulei pentru uleiuri minerale tip SAE 05-50 şi amestecuri speciale de ulei, de
tipul celor cu sufix P. În momentul efectuării comenzii, vă rugăm să transmiteţi numărul de referinţă al tipului respectiv şi sufixul, de exemplu
M3K20FXNP.
