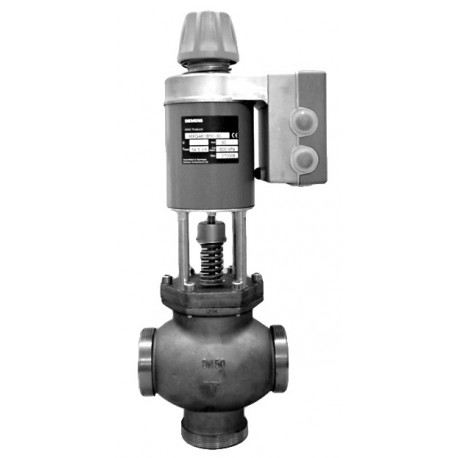

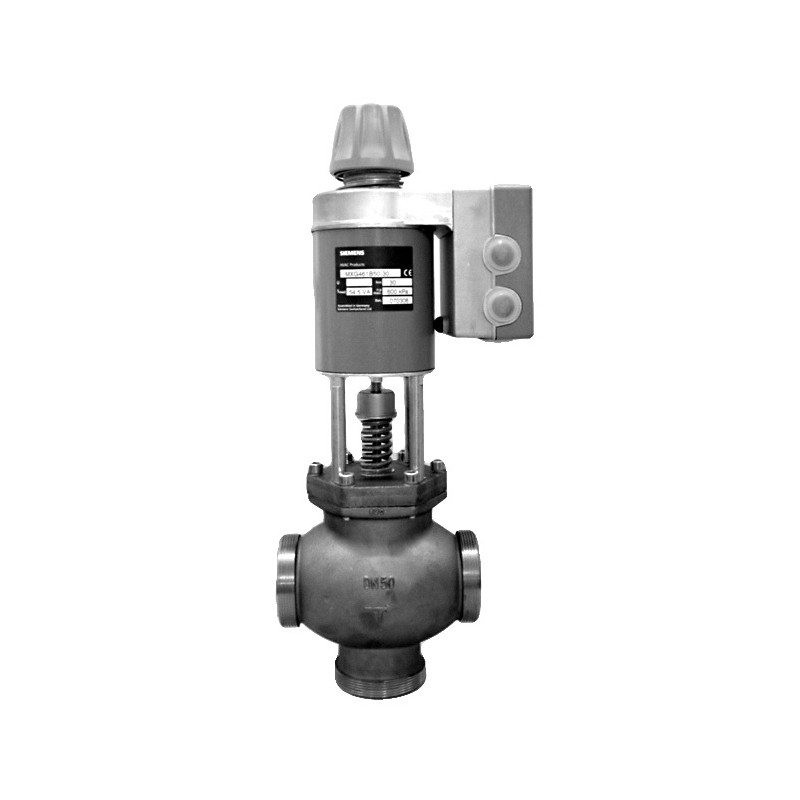

MXG462S
Nou
Vane cu conexiune filetată, cu 2-/3 căi, PN 16, DN50, 30 kvs , 24 V c.c./c.a.
Vanele cu 2 căi de amestec PN 16 cu servomotor magnetic sunt utilizate în aplicaţiile industriale cu sisteme
hidraulice închise şi deschise din industria semiconductoarelor şi laser-ului..
Cu reglarea şi indicarea poziţiei, funcţiei de siguranţă şi reglare manuală
Detalii
Tensiunea de alimentare 24 V c.a.
20...30 V c.c.
PN PN 16
Semnal de comandă 0...10 V c.c.
2...10 V c.c.
0...20 mA c.c.
4...20 mA c.c.
Timp de poziţionare <2 s
Funcţia de siguranţă A->AB închis
Feedback 0...10 V c.c.
0...20 mA c.c.
2...10 V c.c.
4...20 mA c.c.
Grad de protecţie IP31
Temperatura ambiantă -5...45 °C
Poziţia de montare Verticală orientată în sus şi orizontală
Presiunea de lucru admisibilă 1000 kPa
Pierdere de lichid A -> AB max. 0.05% kvs
B -> AB aproximativ . 0.2% kvs
Temperatura agentului de lucru -20...130 °C
Caracteristica de reglare a vanei Echi-procentuală
Liniară
Rezoluţia cursei aH/H100 1:1000
Material, corp vană Oţel inoxidabil
Material, scaun Oţel CrNi
ATENŢIE!
Vana poate fi folosită doar ca vană cu 2 căi de amestec şi nu ca vană de distribuţie.
Atunci când este folosită ca vană cu 2 căi, intrarea B trebuie închisă cu capacul furnizat împreună cu vana şi cu şuruburi si garnitură.
